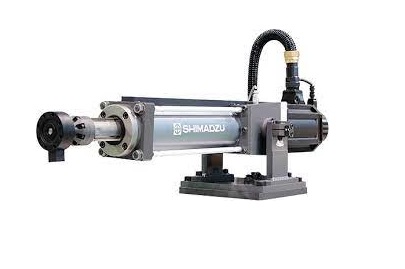

NJ-Servo Series

Electric Motor Driven Actuator

NJ-SERVO electric motor driven actuator menggunakan sistem penggerak motor listrik. Kontrol uji akurasi tinggi diaktifkan oleh motor servo khusus dan sensor pengukuran perpindahan langkah. Selain itu, konfigurasi sistem lebih sederhana dibandingkan dengan aktuator hidraulik, sehingga mudah dirawat, dan menghasilkan penghematan daya dan ruang. Sistem ini mengakomodasi berbagai pengujian dengan tingkat perluasan yang tinggi. Ini mencakup semuanya, mulai dari evaluasi daya tahan bodi utama dan rakitan mobil, pesawat terbang, dan peralatan transportasi lainnya hingga evaluasi daya tahan suku cadang yang berdiri sendiri; dari pengujian multi-sumbu yang menggabungkan beberapa aktuator hingga pengujian uniaksial; dan dari gelombang sinus ke tes simulasi bentuk gelombang kerja.

Spesifikasi:

NJ-5kNV-100

Test Force : Dynamic

±5 kN

Test Force : Static

±5 kN

Stroke (Full stroke)

±100 mm (200 mm)

Max. speed

Single wave: 72 cm/sec (unloaded)
Continuous: 50 cm/sec (unloaded, sine wave)

Sensor Indicator Accuracy : Test Force

±0.5 % indicated value, or ±0.02 % of the load cell rating, whichever is larger

Sensor Indicator Accuracy : Stroke

±1 % indicated value, or ±0.1 % of the rating, whichever is larger

Actuator Unit Size : L0

1080 mm

Actuator Unit Size : L1

730 mm

Actuator Unit Size : L2 (Center Location)

140 mm

Servo Amplifier Size : W x H x D

700 x 715 x 552 mm

Weight

Approx. 70 kg

Power Requirements

3-phase 200 V, 7 kVA
Single-phase 100 V, 1.5 kVA

Compatible Controllers

Servo Controller 4830

Amplitude Characteristics

See amplitude characteristics diagrams.

NJ-10kNV-100

Test Force : Dynamic

±10 kN

Test Force : Static

±10 kN

Stroke (Full stroke)

±100 mm (200 mm)

Max. speed

Single wave: 72 cm/sec (unloaded)
Continuous: 50 cm/sec (unloaded, sine wave)

Sensor Indicator Accuracy : Test Force

±0.5 % indicated value, or ±0.02 % of the load cell rating, whichever is larger

Sensor Indicator Accuracy : Stroke

±1 % indicated value, or ±0.1 % of the rating, whichever is larger

Actuator Unit Size : L0

1260 mm

Actuator Unit Size : L1

750 mm

Actuator Unit Size : L2 (Center Location)

140 mm

Servo Amplifier Size : W x H x D

700 x 1250 x 350 mm

Weight

Approx. 110 kg

Power Requirements

3-phase 200 V, 12 kVA
Single-phase 100 V, 1.5 kVA

Compatible Controllers

Servo Controller 4830

Amplitude Characteristics

See amplitude characteristics diagrams.

NJ-SERVO

Static/dynamic test force

±1 kN, ±5 kN, ±10 kN, ±20 kN, ±30 kN

Effective stroke

±100 mm (±150 mm)
